标题:有图有真相：LED电视拆机大揭秘，看谁不厚道！组图
1楼：高源发布时间:2009-9-27 12:00:13
LED液晶电视现在很火，最近由于从事工作的关系，公司要装修，领导指示之下，不知道采购搞什么鬼，买了一大堆液晶电视，反正咱不缺钱，可着劲儿整。领导要配好的，普通员工估计就只能配普通的。
其中有四款LED电视，型号我都拿笔记下来，有三星UA55B6000VF、创维55LED09、TCL L55X10FBE、海信TLM55T08GP，以下是这四款电视拆机过程的实拍图。这次拆机，特别鸣谢本单位弱电维修工阿虎，如果没他的点评，我们看不了这么细。
LED电视里面到底是什么样？谁厚道谁不厚道？有图有真相，列们看官，看好了。
首先，我们来比外观，比厚度。
下面是机身厚度的对比，上网查了一下，LED有直出式发光和侧置发光两种。LED背光源的创维LED09和海信T08，在机身厚度及轻薄方面，是肯定不如采用侧置发光式LED背光源的三星B6000和TCL X10的，正如三星55B6000宣传海报，2.99cm的厚度确实令人惊叹！

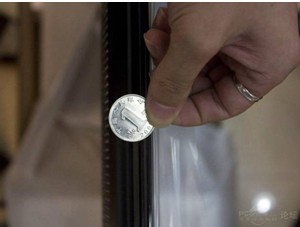

三星55B6000，厚度比一元硬币稍宽，非常薄。
2楼：高源发布时间:2009-9-27 12:01:40

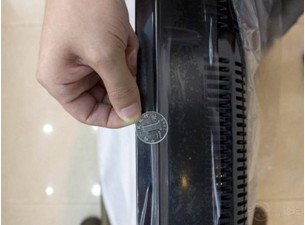

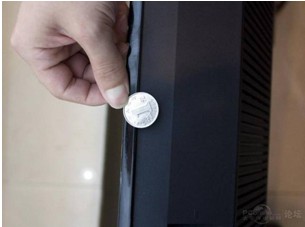

创维55LED09，无言…，这，难道是传说中的“背投电视”吗？！
TCL L55X10FBE，厚度比一元硬币稍宽。
3楼：高源发布时间:2009-9-27 12:02:52
海信TLM55T08GP，虽然也比较厚，但也比创维的薄一些。
从屏幕边框材质和制造工艺看。现在一共就采用两种。一种是完全的注塑，从里到外都是光洁材质（查了一下，据说叫高光注塑）。一种是在普通塑料表层喷高光的油漆，外观光，里面糙（这种叫高光喷油）。高光注塑成本比较高，但是效果比较好，光洁，质感温润。而高光喷油，就是在普通塑料材质上喷一层油，一眼看上去也很光洁，但逆光看就出现了橘皮纹。两者成本差距很大。
那么，在当前的高端的LED电视上，工艺到底是什么样子的呢？
4楼：高源发布时间:2009-9-27 12:03:43
三星55B6000机身后壳金属，机身前壳是双色高光注塑，不说了，通透温润，冰清玉洁。
5楼：高源发布时间:2009-9-27 12:04:17

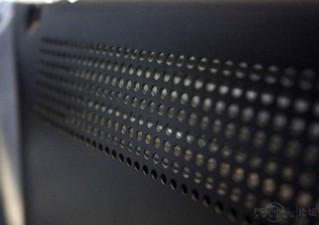

三星后壳采用全金属材质。
6楼：高源发布时间:2009-9-27 12:04:50

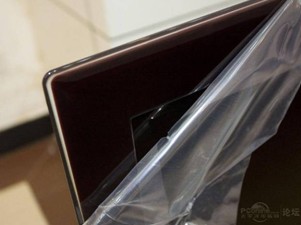

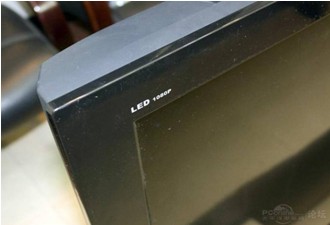

创维55LED09前壳采用高光喷油，猛一看，也很光亮，还以为是高光注塑材质，但逆光一看，李鬼现身了！
7楼：高源发布时间:2009-9-27 12:05:21

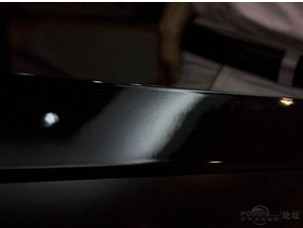

看看吧，逆着光看，有明显橘皮纹，不厚道！
8楼：高源发布时间:2009-9-27 12:05:50

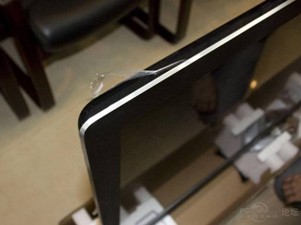

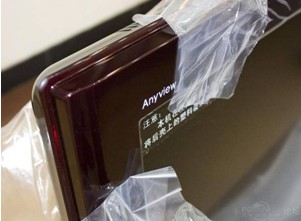

海信55T08前后机壳均为高光注塑，且前壳为双色注塑，精致
9楼：高源发布时间:2009-9-27 12:06:22

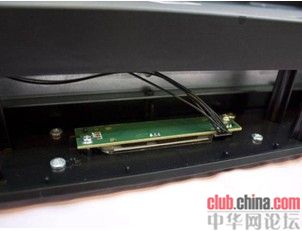

创维LED09，电路板的定位与后壳的结构配合不好，导致结构上出现错位，造成创维的55LED09电路板出现外露，其中一个HDMI接口被遮挡，这是属于典型的设计缺陷，天啊，这样的产品怎么能出厂的？！
10楼：高源发布时间:2009-9-27 12:06:57
看，居然有个接口被挡住了，这肯定不能用了。估计里面有结构错位，而工程师改不了，只能做个摆设。连最高端的LED电视都做成了这个样子，都不敢想其他产品会是什么样……
11楼：高源发布时间:2009-9-27 12:07:28
TCL 55X10前壳采用磨砂工艺，后壳采用高光注塑，金属材质镶边。
12楼：高源发布时间:2009-9-27 12:07:58

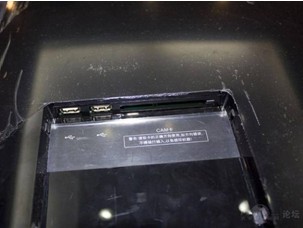

TCL X10 LED电视，接口多了一个CAM卡槽，据说明书上解释，这个卡槽是用来插入数字有线信号的解密卡，直接接收数字信号，不需再配机顶盒。
我们知道，LED电视相对较薄，一般采用挂装或是座装两种方式，因此，机身的支撑部分设计就显然相当关键。结构不合理，用料不地道，就很容易带来安全隐患。
下面我们来看看支撑部分。
13楼：高源发布时间:2009-9-27 12:08:28

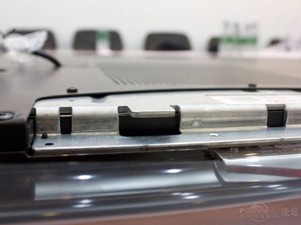

三星55B6000，嵌入式设计，钢板材质，用料扎实。
14楼：高源发布时间:2009-9-27 12:08:59

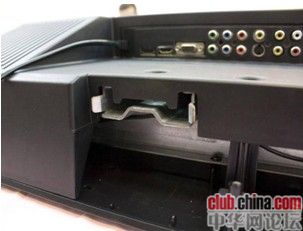

创维55LED09，貌似只是根铁条！感觉上不稳，让人不安心。在安装中我们发现，它这个采取挂架安装方式之后，下部完全裸露，在单位里估计没有人会碰，但如果在家里用就要小心了，小孩子很容易把手和玩具伸进去，危及机器和人的安全。
15楼：高源发布时间:2009-9-27 12:09:29
TCL 55X10底座用料比较特殊，这种材质是一种铝镁合金，要较普通的钢板结实，而且重量轻，美观大方，估计成本是这几款LED电视里最贵的。
16楼：高源发布时间:2009-9-27 12:10:03

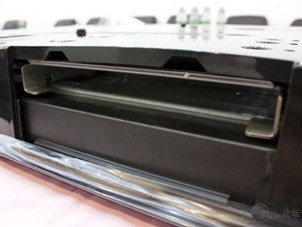

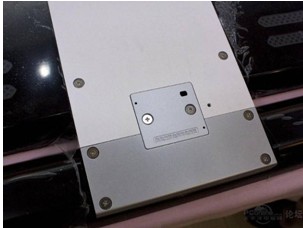

海信55T08采用匣子式厚钢板，用料十足，而且安全，用着放心。
接下来，我们拆开机器。保证99.99%的人都没见过拆开的液晶电视。
一个优质的液晶电视产品，布线应该简洁整齐，屏蔽好，线的接口比少，飞线的数量越少越好。
拆开之后，最直观的就是整机布线，布线不好，信号线之间容易产生相互干扰，可能会影响图像质量声音质量。好的布线设计，看上去整齐简洁，电性能的一致性会得到保证，产品的出品合格率比较高。
17楼：高源发布时间:2009-9-27 12:10:33

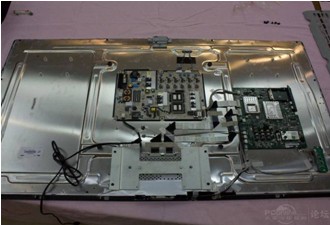

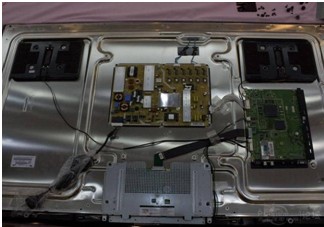

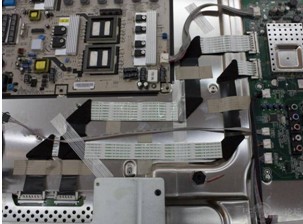

三星UA55B6000VF，采用新一代侧光LED技术，布线较为整齐，简洁，甚至有一种美感存在，除了音响线以外，基本都已采用排线设计。
18楼：高源发布时间:2009-9-27 12:11:05

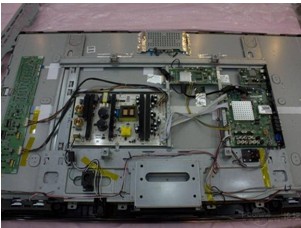

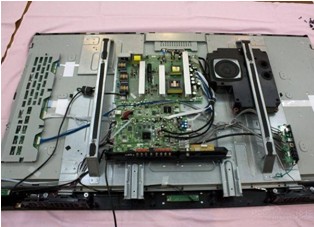

拆开创维55LED09，为什么厚的原因终于解开了。他用的是第一代直下式LED背光技术。整机走线非常凌乱，单位的电工戏称这是“鸡窝线”，也就是指这样了。特别是图像处理电路板上，密密麻麻的线材既不美观，也容易造成信号之间的相互影响，同时也不易进行后期维护。
19楼：高源发布时间:2009-9-27 12:12:05
TCL L55X10FBE，采用侧光式LED技术，怀疑是从三星取了经，走线简洁程度甚至超过了三星，线材均用排线，且多以胶布贴好。
20楼：高源发布时间:2009-9-27 12:12:42
海信TLM55T08GP，也采用第一代直下式LED背光源，这是比较厚的原因，虽然线材较多，但没有直接从电路板上飞线而过，借用胶贴，走线布局也比较好，毕竟它这是第一代LED电视，未来超薄的LED肯定会更好。
下面再看信号处理板，它的作用是处理外接的各类音像信号，它直接决定画质和音效的好坏。好的信号处理板，应该布线简洁，整齐，没有飞线和后期改装痕迹。废话不说，上图为证
21楼：高源发布时间:2009-9-27 12:13:17

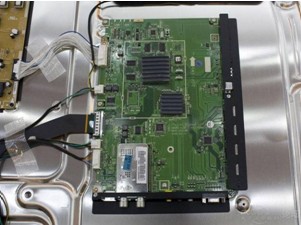

三星55B6000，线路接口设计科学，将接口设计在电路板侧面，有效防止了从电路板上飞线：
22楼：高源发布时间:2009-9-27 12:13:49

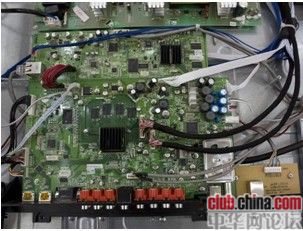

创维55LED09，主信号处理板的引线多，接口位置设计不合理，多个线路接口设置在电路板上部，导致大量的引线在机内飞，造成线路必须从电路板上飞线而过，设计欠合理：这一定会导致图像与声音信号的相互干扰，会带来图像与音质失真。创维啊，单位买你电视是领导说了算，我管不着，按易中天的话说，“不弱智怎么当领导”。但如果是自家买，打死我也不干！
23楼：高源发布时间:2009-9-27 12:14:23
TCL 55X10采用了集中的排线，看不到任何一根单独走线，排线的走向一致，相互干扰少，屏蔽少。整体竟然出现了一种简洁的设计美感，李东生同学这几年狠抓质量关，看来有所成效。
24楼：高源发布时间:2009-9-27 12:14:56
海信55T08布线还算比较整洁。将大部分线路接口设置在电路板侧面方便线路插拔，但仍有少部分接口位于电路板上面，整体比较好。
关于LED的电源板。如果说机芯是电视机的大脑，电源板就是电视的心脏，相当于汽车的发动机。它的作用是，整机供电的转换部件，它直接决定整机的功耗，工作的稳定性和可靠性，对图像与声音质量也有一定影响，是整机非常关键的部件。我们单位电工之前做过彩电维修，他说，优质的电源板从外观上看，应该是印制板布线整洁，都是一次成型的。在拆机过程中，发现有的厂家的电源板竟然出现了改动痕迹，单位的电工说，这可能是原来设计就有问题，又修改了供电方案所导致的，这种做法比较恶劣，这种应急改动非常不负责，存在安全隐患。
25楼：高源发布时间:2009-9-27 12:15:26

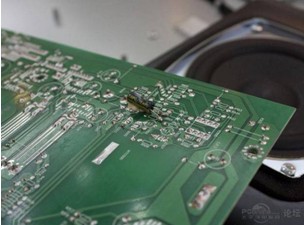

拆开创维55LED09的电源板，有一个细节让我大吃一惊，一个电容竟然出现在不该出现的地方，这是典型的后期改动，说明这款机器在设计之初就存在问题。什么叫技术不过关，这就是！
26楼：高源发布时间:2009-9-27 12:15:54
海信电源板，中规中矩，由自己设计制造，“MADE IN HISENSE”，完全自己做的，赞一个！

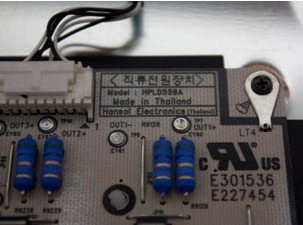

27楼：高源发布时间:2009-9-27 12:16:24
TCL 55X10电源板供应商叫“Hansol”，我上网搜了一下，又是三星的。还是在泰国造的，没话说，估计比较贵，TCL做LED不惜血本了。
28楼：高源发布时间:2009-9-27 12:16:57

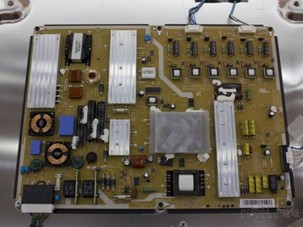

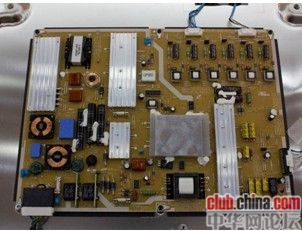

三星LED的电源板，超薄设计，原器件布局规范整齐，三星液晶做到全球领先，确实有自己的功力。
下面，我们来看电源板上最重要的散热片设计。散热片的作用是将原器件工作时发出的热量散出去，合格的散热片能保证原器件在正常的工作温度范围内工作，也就是保证电视机的寿命和正常稳定工作。
当前高端机型都采用“刀片式设计”散热片，彩电一般采用铝质，笔记本则采用铜质。
29楼：高源发布时间:2009-9-27 12:18:06
三星55B6000散热片排列整齐，典型的“刀片式”，铝制。
创维55LED09电源板的设计，还算是中规中矩，和刚才看到的细节相比，算是少有地厚道了一回。
TCL 55X10散热片与三星类似，看样子TCL学三星有点儿过了。
海信55T08板材比创维LED09要厚，用料扎实，整体电源板设计比较整齐。
我们都说液晶屏重要，但普通用户是无法看到真实的用屏出产地的，这次，我们来个大拆机，真实展现这几款LED的屏体来源。
TCL 55X10采用了三星原装屏，序号则是LTF550HF03，看到这，笔者长叹，TCL，你干脆改名叫三星算了，从里到外都学得差不多，卖价却三星便宜得多，赔死你。
三星55B6000当然用自己的屏了，请注意序号为LTA550HF04，与TCL的差最后一位数，估计不是同一批次。
创维和海信的贴标完全相同，液晶屏都来自韩国LG Display。但是，两家用一样的屏幕，海信要比创维贵二千块左右，当时财务报帐的时候，我还觉得买海信买亏了，但现在看，真是一分价一分货，创维是典型的低价低质的市场做法。
再来看音箱设计。音箱现在在彩电上，无非两种设计方式。一是内置音箱设计，一是外置独立设计。这两种设计与音质好坏并无直接关系，关键是喇叭是不是装在一个密封的共鸣箱体里，这才是关键。说白还是做工还成本。由于音箱在内部，顾客看不到，也成少数厂家偷工减料的“重灾区”。我们去买彩电的时候，有营业员直接说，“在商场，把音量调大，根本听不出好坏，我们搞卡拉OK比赛，照卖”。
三星55B6000在机身背面左上角、右上角以及机身边框下边框的左右两边，配置了四个扬声器，密封共鸣箱处理，音质非常不错。
创维55LED09则加多了一个重低音单元，但是两个喇叭是直接固定在屏幕下边的机壳上，而且没有密封的共鸣空间，把音量调大，重低音单元就会掩盖音质差的毛病。创维啊，真“精明”啊！
看，这就是创维的中音和高音喇叭。这样粗糙做工的喇叭，与山寨版有得一拼。
TCL采用外置悬挂音箱设计，看说明书，有内置的四个扬声器，与整机相同金属镶边工艺，做工精致。我很奇怪，这样做音箱，音质是好了，但价钱肯定要贵很多？TCL算不算帐？
再看海信55T08的音箱设计，一样的内置式设计，但做工显然要比创维好上很多倍。
30楼：游客发布时间:2009-9-27 16:02:32
说白了就是三星的好是吧，一分钱一分货，东芝松索尼下比三星还好
